MessageSujet: La brèle à Sid   Dim 27 Sep 2009, 22:24

Salut à tous,
Voici ma brèle un peu bricolée:
Ici vous avez la base de départ:

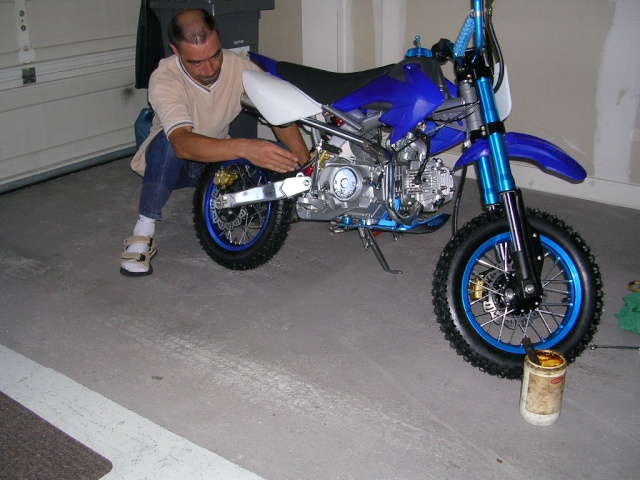

Et aujourd'hui voilà où j'en suis:

Alors cela mérite quelques explications.
D'abord le chassis d'origine était trop court et sa poutre trop light. J'ai donc dessiné et fabriqué un chassis original en acier.
Ensuite le bras cross un peu faiblard a commencé à bouger (normal avec cette "pompe à vélo" d'amortisseur). J'en ai donc fabriqué un en Inox,rallongé de 4cm pendant qu'on y est. Il est surmonté d'un Fast ace BR-66RC qui donne un bien meilleur résultat.
La fourche est avantageusement remplacée par une Factory ultra-light qui ne talonne pas vu mon faible poids.
Toutes les pièces qui ont pu être remplacées par du light or strong l'on été et toujours dans un souci d'économie par des pièces "maison" ou "éco".
Le moteur d'origine (Lifan 120 petites soupapes, embrayage sur le vilo) allait bien jusqu'à ce que le chassis ait été modifié, il a ensuite été vraiment anémique malgré une prépa, en règle, des conduits de culasse.
Il a été remplacé par un 138 LIFAN grosses soupapes avec conduits de culasse agrandits et polis, AAC GS145, épurateur alu et optimisation de la boite de vitesse.
L'échappement fait maison est passé par plusieurs étapes avant d'aboutir à celui-ci qui est "silencieux" et qui ne bride pas les "poneys".
Je vous laisse voir les modifs de freinage indispensables à la bonne marche de l'ensemble.


A savoir que tous les assemblages ont fait l'objet d'un ajustement précis dans le but de fiabiliser la bête.
etc, etc...


Dernière édition par Sid le Dim 27 Sep 2009, 23:02, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Calibro
Admin
avatar

Messages : 2650
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Dim 27 Sep 2009, 22:47

Salut sid
Tu fait ch........r moi je voulais voir ton cadre ! mais ça parait pas mal tout ça !
ton cadre il est fait en quoi ? inox genre rembarde de jeux de jardin public ? :0
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
clem'

avatar

Messages : 405
Date d'inscription : 17/08/2009
Age : 25
Localisation : crotelles

MessageSujet: Re: La brèle à Sid   Dim 27 Sep 2009, 22:58

le resultat est superbe :oo
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://lgdc.verygames.net
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Dim 27 Sep 2009, 23:05

Calibro a écrit:
Salut sid
Tu fait ch........r moi je voulais voir ton cadre ! mais ça parait pas mal tout ça !
ton cadre il est fait en quoi ? inox genre rembarde de jeux de jardin public ? :0:
Salut Calibro,
C'est un cadre en acier conçu en DAO, mais...
tu le verras , mon cadre si tu viens le 10-10.
A+
Sid
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Calibro
Admin
avatar

Messages : 2650
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Dim 27 Sep 2009, 23:24

@ Sid Resalut
C'est pas cool le 10 10 moi c'est encore mini ............montgolfière en Allemagne mais t'inquiète on vas bien finir par arrivé a se rencontrer. Vraiment sympa ce que tu as fait ,inspiration du cadre pit pro ?

Hors sujet mais on est la pour échanger :une photo du weekend dernier la miens c'est le rouge jaune et noir
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Lun 28 Sep 2009, 07:18

Il faudra que tu m'expliques tout, ça doit être vraiment sympa.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 21:41

Salut à tous,
j'ai occupé une partie de l'hiver, voyez vous-même:

Côté pile (Joli beau le kit déco)

Côté face (Il est vraiment top ce kit déco, Merci Gillus)

Petit radiateur de culasse Home made (Et ça fuit pas,....... pour l'instant). J'ai aussi pas mal fougé dans le moteur. Et, bientôt le Procircuit T4 V2.



Levier d'embrayage Alu (on bricole)

Modifs de fourche (allongement en interne et remplacement de tés. Là je me suis fait ch....r !!)

Peinture du cadre et patin de chaîne. Non, je n'ai pas changer mes roues bleues, j'ai utilisé le tips de Calibro. Mais si vous savez, celui où on joue avec la soude (tout y est passé, parce que, du bleu, y en avait)
Si vous avez des questions ou des commentaires n'hésitez pas.
A bientôt dans la terre.
Heu, là j'sais pas, ça pourrait la salir!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gillus

avatar

Messages : 1457
Date d'inscription : 02/10/2009
Localisation : RED BARON HOUSE

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 21:49

bréle d'usine factory good job !! J'ai hate de voir comment va donné le PC la dessus et sinon c'est sur qu'il est beautiful ce ptit kit déco baron rouge ! :c :c :c :love: Bienvenue chez les soldats sid :c :0 :0 :p


Dernière édition par gillus le Jeu 11 Fév 2010, 21:51, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gillus

avatar

Messages : 1457
Date d'inscription : 02/10/2009
Localisation : RED BARON HOUSE

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 21:50

comme tu me le disais hier soir je la verrais bien en 12" 10" cette peite bréle histoire de tracter fort et d'envoyer au tas l'ennemi... :c :0 :0 par contre je vois de profil au niveau de l'assiette qu'elle a le [pas beau les gros mots] un peu bas tu devrais remontés tes fourreaux dans les tés !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mac gratte

avatar

Messages : 3647
Date d'inscription : 15/07/2009
Age : 35
Localisation : las bas

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 21:54

salut sid
magnifique!!!!
une machine de gout (hors mis peut etre le kit déco... :p )
le pro circuit c'est beau mais ca passe moyen au sonomètre...
mais en perf c'est bon!!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.labossecourcelloise.unblog.fr
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:04

gillus a écrit:
comme tu me le disais hier soir je la verrais bien en 12" 10" cette peite bréle histoire de tracter fort et d'envoyer au tas l'ennemi... :c :0 :0 par contre je vois de profil au niveau de l'assiette qu'elle a le [pas beau les gros mots] un peu bas tu devrais remontés tes fourreaux dans les tés !

Hey, Gillus, merci pour ces compliments. Très honoré d'accéder à l'aviation.
Pour l'assiette, je pense plutôt être un peu trop sur l'avant car celui-ci est remonté 'environ 15mm et l'arrière d'environ 40mm par rapport à avant. Et j'étais pluôt bien avant. On réglera après la première session.


Dernière édition par Sid le Jeu 11 Fév 2010, 22:10, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:07

moustiqisif a écrit:
salut sid
magnifique!!!!
une machine de gout (hors mis peut etre le kit déco... :p )
le pro circuit c'est beau mais ca passe moyen au sonomètre...
mais en perf c'est bon!!!!

Salut Mous, Entre nous, le kit déco RB-BBR, c'est qu'une histoire de combinaison de lettres.
Il paraît que le PC T4 V2 dernier modèle avec la bride passe au championnat, alors j'essaie. De plus il est vraiment bien placé en tarif.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SEBOS118

avatar

Messages : 1949
Date d'inscription : 19/08/2009
Age : 46
Localisation : TOURS

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:08

Salut Mister Sid ,
Ta brele est tres jolie , propre comme d'habitude et en plus du tres beau travaille ... j'ai hate de voir ça ..... :D :D :D
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SEBOS118

avatar

Messages : 1949
Date d'inscription : 19/08/2009
Age : 46
Localisation : TOURS

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:16

@Sid
Pour ton pot PC T4 V2 , il faut juste que tu changes acces souvent la laine de roche dans ta cartouche ....
Sinon pour ta fourche tu peux regle par rapport à l'angle , normalement c 25° comme sa tu peux regle la hauteur de fourche ..... Voilà ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:18

Merci Sebos,
pour les réglages, on en reparle dimanche, si on va chez Cotlete.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cotlete37

avatar

Messages : 1370
Date d'inscription : 09/11/2009
Age : 30
Localisation : lignieres de touraine

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:19

magnifique ta brele c'est meme encore mieu en vrai beau travail :c
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gillus

avatar

Messages : 1457
Date d'inscription : 02/10/2009
Localisation : RED BARON HOUSE

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:20

le PC a déja une bride je crois en plus
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
SEBOS118

avatar

Messages : 1949
Date d'inscription : 19/08/2009
Age : 46
Localisation : TOURS

MessageSujet: Re: La brèle à Sid   Jeu 11 Fév 2010, 22:22

Ok Sid , il y a pas de pb .....
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Finou

avatar

Messages : 306
Date d'inscription : 29/08/2009
Age : 35
Localisation : Courcelles de Touraine

MessageSujet: Re: La brèle à Sid   Sam 13 Fév 2010, 10:03

Sid a écrit:
moustiqisif a écrit:
salut sid
magnifique!!!!
une machine de gout (hors mis peut etre le kit déco... :p )
le pro circuit c'est beau mais ca passe moyen au sonomètre...
mais en perf c'est bon!!!!

Salut Mous, Entre nous, le kit déco RB-BBR, c'est qu'une histoire de combinaison de lettres.
Il paraît que le PC T4 V2 dernier modèle avec la bride passe au championnat, alors j'essaie. De plus il est vraiment bien placé en tarif.
A+
pour le pot j'ai eu un pro circuit t4 v2 et "pti bou en a un", tres bon pot livré avec bride mais qui reste un poil bruyant et qui ne passe pas les championnats de france en version crf ca c'est sur!!!!.
il apporte un comportement moteur vachement sympa et il est tres bien fini.
pour le faire passer en championnat certains le bourrent le paille de fer (vu à cléry st andré)...
mais j'ai enormément aimé ce pot!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Calibro
Admin
avatar

Messages : 2650
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Sam 13 Fév 2010, 10:39

@FINOU
c'est cool t' as rachetée une machine :) :) :)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
my-sto

avatar

Messages : 747
Date d'inscription : 07/02/2010
Age : 33
Localisation : také city

MessageSujet: Re: La brèle à Sid   Sam 13 Fév 2010, 10:47

+1 cid ta bréle est au top

avec toute les piece home made sa le fait grave!!
beau kit deco, belle selle, beau radiateur ect... la liste peu etre longue

aller a dimanche chez cotlete
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Calibro
Admin
avatar

Messages : 2650
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Dim 14 Fév 2010, 20:04

Voila c'est fait ! Le perçage du haut a gauche a flambé un peu :( :( . Dés qu'il est usé je t'en perce un autre :) :)

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Dim 14 Fév 2010, 20:22

Alors là, moi j'dis qu'le service compèt, il assure grave.
Merci Calibro
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Calibro
Admin
avatar

Messages : 2650
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Mer 17 Fév 2010, 22:24

Petit retour sur la dernière session .

Verdict après le test de la Sidbike :
Bonne machine qui m'a agréablement surpris ! légère , maniable , vive avec ce petit 138 (127 ) qui somme toute a du coffre . j'appréhendais la tôle ondulé avant l'épingle et bien non , que ne ni , ça passe avec un avant bien en harmonie avec l'arrière pourtant en charge de 95 kgs .L'esthétique et la finition avec sa collection de pièces perso se passe de commentaire , la culasse et son radia les roues etc ..............t'es un grand malade !! pour pratiquer un peu ta discipline "tuning " j'imagine les heures qui sont derrière et je comprends mieux tes apparitions tardive sur le forum . Seul bémol , dommage que tu l'ai affublé de ce foutu kit deco , il est très beau mais il ne fait pas dans l'originalité . Une machine avec autant de caractère méritait un truc plus exclusif !!

Good job :love: :love:

Remet toi vite !


Pour ta jante ...............un petit cercle "excel " couleur alu a l'avant te supprimait rapidement le plat :) :)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Sid

avatar

Messages : 869
Date d'inscription : 29/08/2009

MessageSujet: Re: La brèle à Sid   Mer 17 Fév 2010, 23:29

Merci calibro,
Mais il me reste quelques ajustements à effectuer.
D'abord je trouve que l'huile de fourche est trop épaisse et qu'elle tabasse un peu dans la tôle ondulée (on va passer l'indice à 7.5W ou 10W au lieu de 15W).
L'assiette de l'ensemble me paraît encore un peu trop sur l'avant (n'oublie pas mon poids plume).
L'arrière trop haut révèle le manque de freinage en détente de l'amorto (en l'abaissant de 2 ou 3cm ça doit résoudre le pb).
Un ajustement de carbu supprimerait le trou à la remise des gaz (j'imagine qu'un cran à l'aiguille pourrait résoudre le pb car la richesse est déssérée de 1 tour 1/2 avec un gicleur de 17.5... Ton avis là-dessus ??).
La jante sera nickel à la prochaine session (2, 3 coups de maillet et hop).
La chaîne neuve a bouffé le patin en 1 heure (je vais essayer de changer de matière et d'épaisseur pour qu'il tienne au moins la saison. Un léger polissage de la face de frottement de la chaîne sur le patin devrait réduire son usure).


Les modif apportées sur le 127cc ont porté leur fruit, à savoir:
rempalcement de l'épurateur alu (150g) par un acier usiné (375g).
Réglage de l'avance à l'allumage +5°.
Montage de l'AAC Upower (tiptop).
Agrandissment du conduit d'échappement et polissage des conduits, soupapes et dôme de culasse.
Réduction du conduit d'alimentation en huile vers le haut moteur et agrandissment du conduit de retour vers le carter, Résultat: la culasse ne se remplit plus d'huile et le breather fonctionne sans refouler.
fabrication du radiateur d'huile de culasse, le résultat n'est pas mesurable.
Et dernière modif moteur: le montage du pot PC, sa petite section permet de bien comprimer les gaz en sortie de soupape et ceci améliore le remplissage.
Au final, j'obtiens un moteur bien plein à bas et mi-régime sans perdre en allonge.

Ma jante n'a pas apprécié l'atterrissage après mon vol incontrôlé, mais de là à "m'offrir" un cerceau Excel....

Question Kit déco, j'ai essayé de rester dans les marques qui commencaient à équiper ma brèle. Et le choix du PC a été dicté par le tarif quand il faut choisir ça devient primordial.


Dernière édition par Sid le Jeu 18 Fév 2010, 00:00, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: La brèle à Sid

Revenir en haut Aller en bas


La brèle à Sid

Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 7Aller à la page : 1, 2, 3, 4, 5, 6, 7  Suivant
